OUMAN
H21
800,00 € alv. 0%

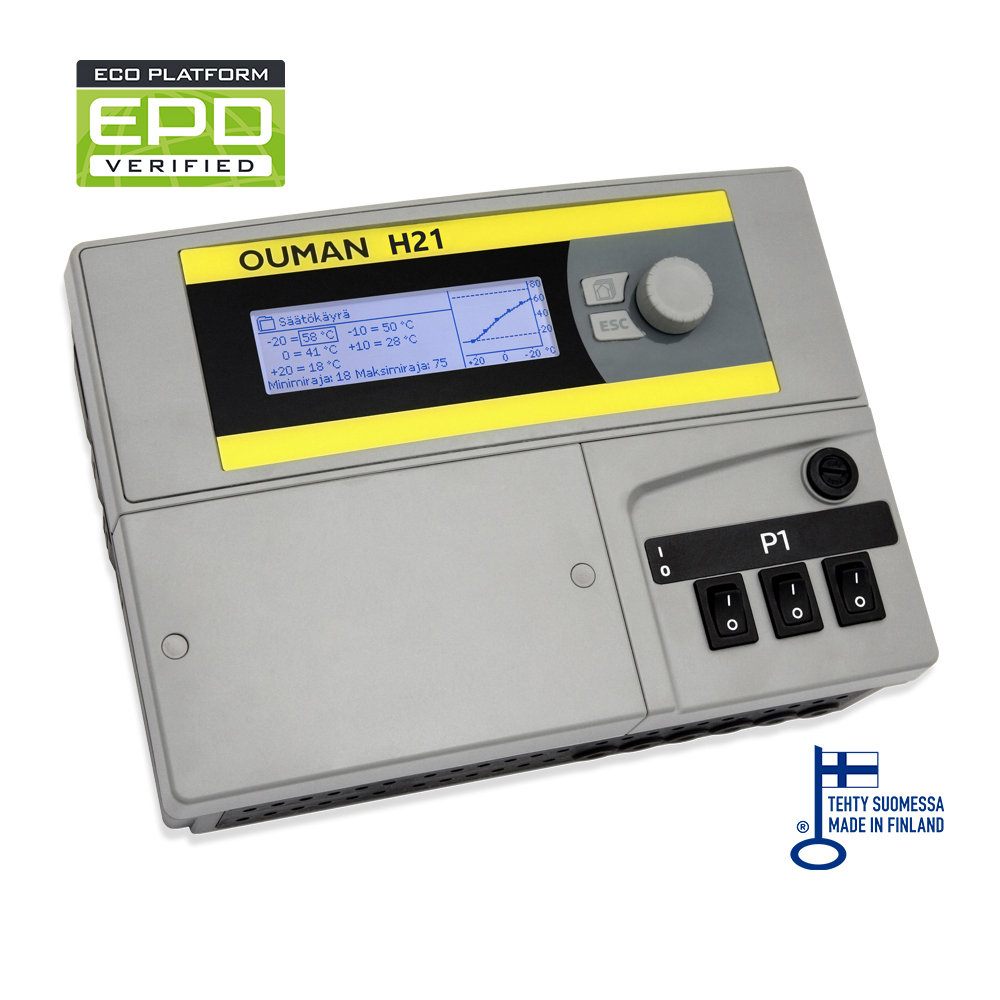

Ouman H21 on yksipiirinen pinta-asennettava lämmönsäädin. Se soveltuu radiaattori- eli patterilämmitykseen sekä lattialämmitykseen.
Mitat: leveys 230 mm , korkeus 160 mm, syvyys 60 mm
Paino:1.3 kg
Suojausluokka:IP 41
Käyttölämpötila:0 ºC…+50 ºC
Varastointilämpötila:-20 ºC…+70 ºC
Tehonsyöttö L (91), N (92-94): Käyttöjännite/Tehontarve 230 Vac / 200 mA.
Sisäisen 24 VAC -teholähteen kuormitettavuus yhteensä max. 1A/23 VA.
Sulake max 10A
Mittaustulot
Anturimittaus (tulot 11-19):
Mittauskanavan tarkkuus:
NTC10-elementillä: +/-0,2 ºC alueella -50 ºC…+70 ºC
Kokonaismittaustarkkuudessa huomioitava myös antureiden toleranssit ja kaapeleiden vaikutus. Anturimittaus M1 voidaan kytkeä myös kotelon ulkopuolelta plugi-liittimellä.
Digitaalitulo (27, 28): Kosketinjännite 15 Vdc. Kosketinvirta 5 mA. Ylimenovastus max. 250 Ω (suljettuna), min. 350 Ω (avoimena)
Analogiset lähdöt
Jänniteviesti (68): Lähtöjännitealue 0…10 V.
Lähtövirta: max. 7mA
15 V jännitelähtö (1): 15 VDC-lähdön maksimikuormitus: 100 mA
24 VAC jännitelähtö (51): 24Vac lähtö. 24Vac lähdön ja Triac lähtöjen yhteenlaskettu lähtövirta max. 1A
Pumpun ohjaus liittimet (84, 85): Kytkentäliittimet kiertovesipumpulle.
Pumpun ohjaus laitteen kannessa olevalla käsikytkimellä. Releen max. kuorma 3A.
Suojamaajatkoliitin (73-78): Suojamaajatko ohjattaville 230V:n laitteille. Ohjauspiirin sulakekoko max. 10A
Ohjauslähdöt (51): 24 Vac -ohjauslähtö
Triac (55…60): Triac lähtöjen ja 24Vac lähdön yhteenlaskettu lähtövirta max. 1A
Tiedonsiirtoliitännät
RS-485-väylä A (3) ja B (6): Isoloimaton, tuetut protokollat Modbus-RTU
Lisävarusteet
M-LINK: M-LINK tarjoaa Modbus TCP/IP -rajapinnan H21-laitteelle.
GSMMOD: Kytkemällä H21 -laitteeseen Ouman GSM-modeemin voit kommunikoida laitteen kanssa tekstiviesteillä ja välittää tiedot hälytyksistä kännykkään tekstiviestinä.
C01A: Menovesiputkeen on asennettava mekaaninen termostaatti, joka pysäyttää kiertovesipumppun ylikuumenemistilanteessa.
Hyväksynnät
– Pienjännitedirektiivi 2014/35/EU
– EMC-direktiivi 2014/30/EU
– RoHS -direktiivi 2011/65/EU
Yhdenmukaisuus seuraavien standardien kanssa:
– LVD EN 60730-1: 2011, EN 62233: 2008
– EMC EN 60730-1:2011, EN 61000-3-2:2014, EN 61000-3-3:2013
