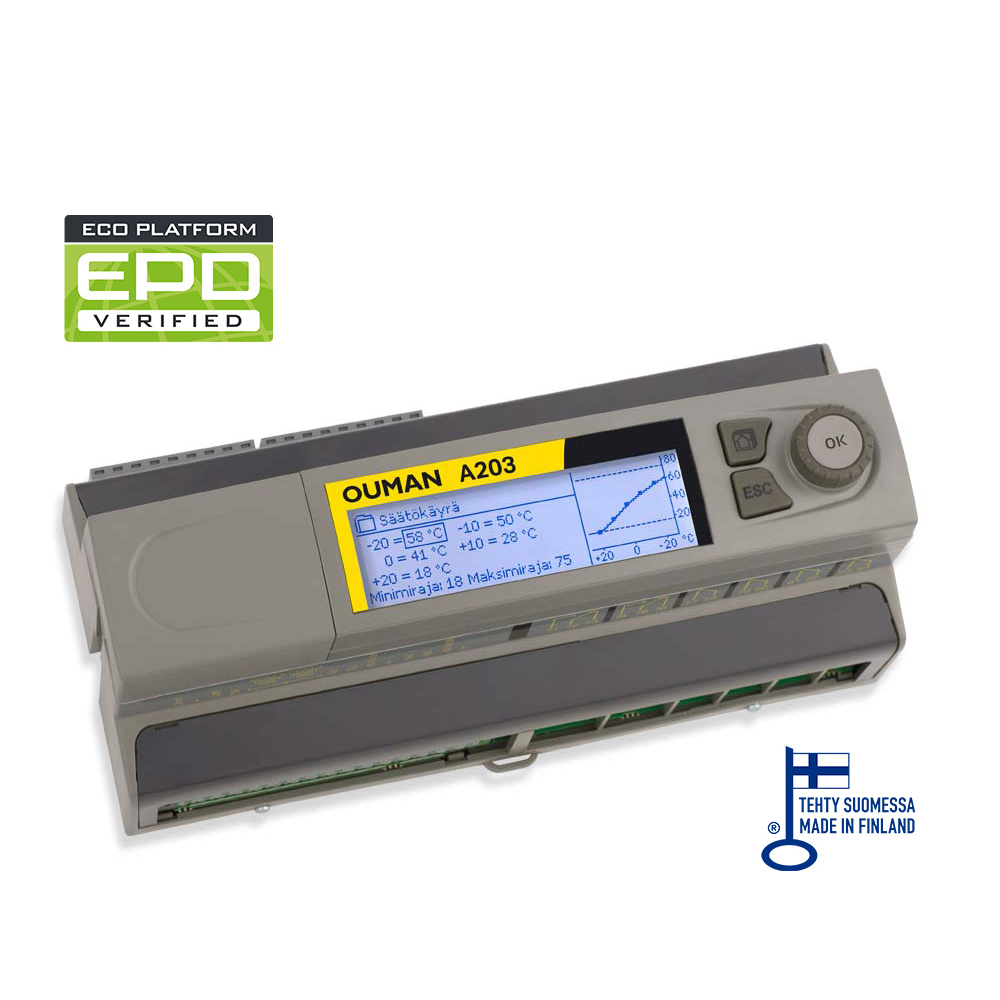

A203

Mitat: leveys 213,5 mm, korkeus 93,3 mm, syvyys 96,8 mm

Paino: 0.7 kg

Suojausluokka: IP 20

Käyttölämpötila: 0 ºC…+40 ºC

Varastointilämpötila: -20 ºC…+70 ºC

Tehonsyöttö: Käyttöjännite 24 Vac, 50 Hz (22 Vac – 33 Vac)

Tehontarve: (15 Vdc lähtö = jos ei ole kytketty) 13 VA (15 Vdc lähtö = 750 mA) 34 VA
Lisäksi on huomioitava 24 Vac:n käyttöjännite ja Triac-lähtöjen tehontarve, joita voidaan kuormittaa yhteensä maksimissaan 4 A:lla (maks. 1A/Triacpari), jolloin tehontarve on maksimissaan 96 VA.

Akkuvarmistus: 12 Vdc

12 Vdc virrankulutus: 300mA / 3,6W jos releet eivät ole käytössä 400mA / 4,8W jos releet ovat käytössä

Universaalimittaustulojen (konfiguroitavissa ohjelmistolla) mittaustyypit:
Anturimittaus (tulot 1-13)
Mittauskanavan tarkkuus:
• NTC10: +0,1 ºC alueella -50 ºC…+100 ºC, +0,25 ºC alueella +100 ºC…+130 ºC.
• NTC 1.8 +0,2 ºC alueella -20 ºC…+40 ºC, +0,6 ºC alueella +40°C…+70 ºC ja +2.0°C lämpötiloilla yli 75°C.
• NTC 2.2: +0,2 ºC alueella -20 ºC…+55 ºC, +0,5 ºC alueella +60°C…+70 ºC ja +2.0°C lämpötiloilla yli 75°C.
• NTC 20: +0,1 ºC alueella -20 ºC…+70 ºC, +0,6 ºC alueella +75ºC…+120 ºC.
• Ni1000: +1,0 ºC alueella -50 ºC…+130 ºC
• Ni1000DIN: +0,2 ºC alueella 100 ºC…+130 ºC, +0,5 ºC alueella -5 ºC…-20 ºC .
• Pt1000-elementillä: +1,0 ºC alueella -50 ºC…+130 ºC
Kokonaismittaustarkkuudessa huomioitava myös antureiden toleranssit ja kaapeleiden vaikutus.

Lähetinviesti (tulot 4, 7, 12-14): 0 -10V jänniteviesti, mittaustarkkuus 1 mV
Milliamppeeriviesti rinnankytkettävällä 250Ω vastuksella 0 – 20 mA

Kosketintulo (tulot 10…16): Kosketinjännite 5 Vdc. Kosketinvirta 0,5 mA
Ylimenovastus max. 1,9 kΩ (suljettuna), min. 11 kΩ (avoimena)

Digitaalitulojen mittaustyypit
Kosketintulo (tulot 21 ja 22):
Kosketinjännite 15 Vdc
Kosketinvirta 1,5 mA
Ylimenovastus max. 500 Ω (suljettuna), min. 1,6 kΩ (avoimena)

Laskuritulo (DI1 ja DI2 (21 ja 22) ): Minimipulssinpituus 30 ms

Analogiset lähdöt (61…66): Lähtöjännitealue 0…10 V. Lähtövirta max. 10 mA / lähtö

Relelähdöt
Vaihtokosketin (71…76): 2kpl, 230 V, 6 A
Sulkeutuva kosketin (77…84): 4kpl, 230 V, 6 A

Triac-lähdöt
24 Vac (42 ja 43): Lähtövirta yhteensä max. 1 A
24 Vac (44 ja 45): Lähtövirta yhteensä max. 1 A

Käyttöjännitelähdöt
5 kpl 24 Vac-lähtö (41): Lähtövirta max. 1 A / lähtö
15 Vdc-lähtö: Lähtövirta max. 750 mA

Tiedonsiirtoliitännät
RS-485-väylä (A1 ja B1): Galvaanisesti isoloitu, tuetut protokollat Modbus-RTU (COM2, Modbus master)
RS-485-väylä (A2 ja B2): Galvaanisesti isoloitu, tuetut protokollat Modbus-RTU (COM3, Modbus slave)
USB-host-liityntä: RS-232-modeemi, Ouman GSM-modeemi
Ethernet: Full-duplex 10/100 Mbit/s, tuetut protokollat Modbus-TCP/IP
Ouman Access: Älykäs etäyhteys sisäänrakennettuna Ounet-käyttöä varten

HYVÄKSYNNÄT
EMC-direktiivi
2014/30/EU
Häiriönsieto
EN 61000-6-1
Häiriönpäästöt
EN 61000-6-3
