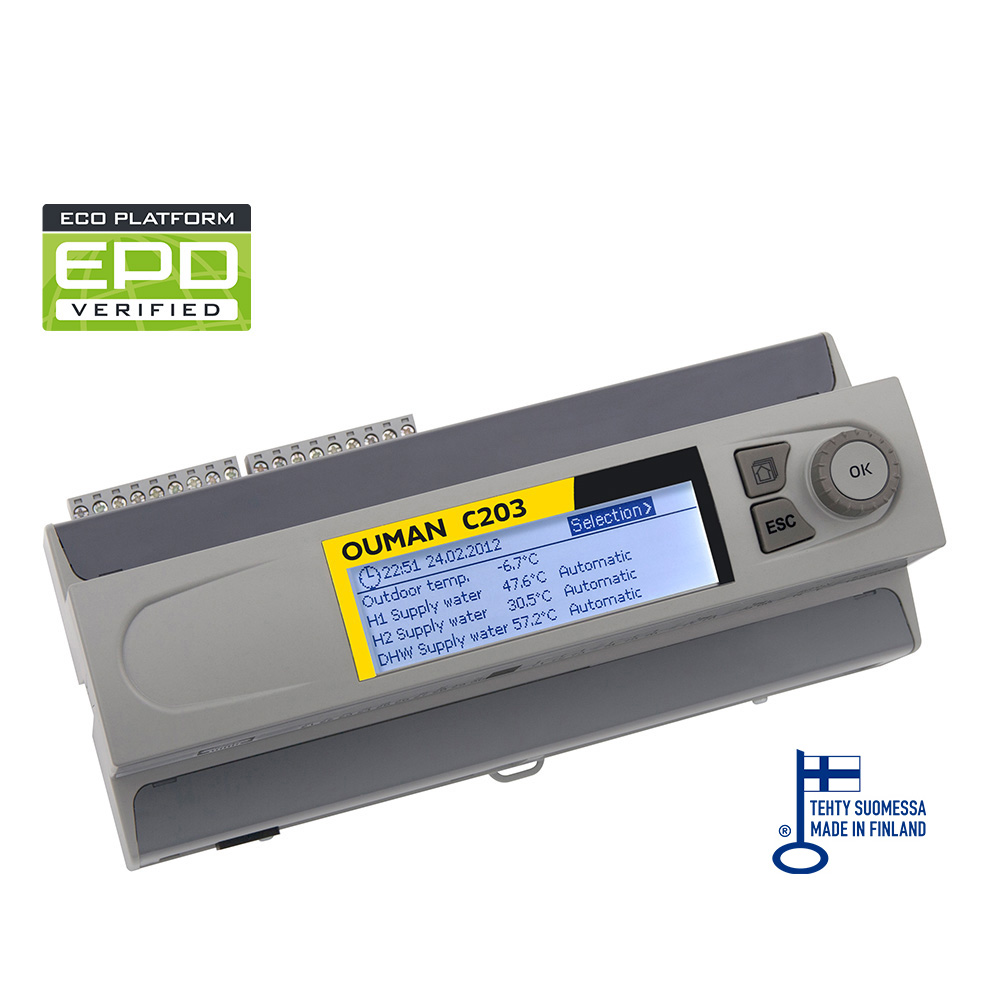

OUMAN
C203
1167,00 € alv. 0%
Sopivat anturit NTC10, NTC20, NTC 1.8, NTC 2.2, Pt1000, Ni1000LG/DIN
Helppokäyttöinen ja valmisohjelmoitu lämmönsäädin.
Säädin voi ohjata kahta lämmityspiiriä ja käyttövettä. Säätimessä on monipuoliset ja edistykselliset toiminnot nykypäivän lämmitysverkostojen ohjaamiseen. Ison näytön ansiosta käyttäminen on helppoa nopeaa. C203 on liitättävissä M-LINK-verkkosovittimen (lisävaruste) kautta suoraan Ounet-nettivalvomoon, tai vakiona olevan Modbus-väylän kautta Ouman-järjestelmään. Säädin on DIN-kisko asenteinen ja sisältää tuen GSM-modeemille.
Mitat: leveys 214 mm, korkeus 90 mm, syvyys 94 mm
Suojausluokka: IP 20
Käyttölämpötila: 0 ºC…+50 ºC seuraavin ehdoin:
– 24 Vac lähtöjen maksimikuormitus: yhteensä 300 mA
– 15 Vdc lähdön maksimikuormitus: 100 mA
– Releiden ja triac-lähtöjen maksimikuormitus:
230V/450 mA yksittäistä relettä ja triac-lähtöä kohden
Varastointilämpötila: -20 ºC…+70 ºC
Tehonsyöttö:
– Käyttöjännite / tehontarve 230 Vac / 125 mA
– Sisäisen 24 VAC -teholähteen kuormitettavuus yhteensä max. 0,4A/10 VA jatkuvasti, kuormitettavuus hetkellisesti (60s) 15 VA
– Laitteen etusulake: max 10A
– Akkuvarmistus: 12 VDC
Universaalimittaustulojen (konfiguroitavissa ohjelmistolla) mittaustyypit:
– Anturimittaus (tulot 1-13)
Mittauskanavan tarkkuus:
Mittauskanavan tarkkuus mittausalueella -50…130 °C:
Kokonaismittaustarkkuudessa on huomioitava myös antureiden toleranssit ja kaapeleiden vaikutus.
– NTC10: +0,1 ºC alueella -50 ºC…+100 ºC ja +0,25 ºC alueella +100 ºC…+130 ºC
– NTC20:+0.1 ºC alueella -20 ºC…130 ºC ja +0.5 ºC alueella -50 ºC…-20 ºC
– NTC1.8: +0.1 ºC alueella -50 ºC…+100°C ja -0.4 ºC alueella 100 ºC…+130 ºC
– NTC2.2: +0.1 ºC alueella -50 ºC…+100 °C ja -0.6 ºC alueella 100 ºC…+130 ºC
– Ni1000LG: +0,2 ºC alueella -50 ºC…+130 ºC
– Ni1000DIN: +0,2 ºC alueella -50 ºC…+130 ºC
– Pt1000: +0,2 ºC alueella -50 ºC…+130 ºC
– Virtamittaus (tulot 12-14): 0 – 20 mA virtaviesti, mittaustarkkuus 0.1 mA
– Jännitemittaus (tulot 4,7, 12-14): 0-10 V jänniteviesti, mittaustarkkuus 50 mV
– Digitaalitulot (tulot 12-17): Kosketinjännite 15 Vdc (tulo 17), kosketinjännite 5 Vdc (tulot 12-16). Kosketinvirta 1.5 mA (tulo 17), kosketinvirta 0,5 mA (tulot 12-16).
Ylimenovastus max. 500Ω (suljettuna), min 11 kΩ (avoimena)
Laskuritulot (tulot 17 ja 18): Minimi pulssinpituus 30 ms.
Analogiset lähdöt (27,30,43,46,49,50):
Lähtöjännitealue 0…10 V
Lähtövirta max. 10 mA / lähtö
24 Vac jännitelähdöt (28,41,44,47): Lähtövirta max. 1A / lähtö.
Kuormitettavus yhteensä max. 10 VA jatkuvasti, hetkellisesti (60s) 15 VA.
Relelähdöt
Vaihtokosketin (71…76): 2kpl, 230 V, 1 A
Triac-lähdöt
– 230 VAC (77…80): 2 kpl, 230 V, max. 1 A / lähtö. Potentiaalivapaa AC-kytkin. DC-ohjaukset vaativat välireleen.
– 24 VAC: (24, 25): Lähtövirta max. yhteensä 1 A. Ilman ulkoista virtalähdettä lähtöjen kuormitettavuus yhteensä max. 10 VA jatkuvasti, hetkellisesti (60 s) 15 VA.
Tiedonsiirtoliitännät
– RS-485-väylä (A1 ja B1): Galvaanisesti isoloitu, tuetut protokollat Modbus-RTU
– MicroSD-muistikortti: Muistikortti ei sisälly toimitukseen. Tekniset vaatimukset muistikortille: Standardi micro SDHC, UHS, kapasiteetti 512 Mb…32 GB, tiedostojärjestelmä FAT 32, nopeusluokka 4…10+
Lisävarusteet
– M-LINK M-LINK -sovitin tarjoaa Modbus TCP/IP -rajapinnan C203 -laitteelle.
– GSMMOD Kytkemällä C203-laitteeseen modeemin voit kommunikoida laitteen kanssa tekstiviestillä ja välittää tiedot hälytyksistä kännykkään tekstiviestinä. Modeemi kytketään joko laitteen tai M-LINK -sovittimen RJ45 -liittimeen. GSMMOD saa virran
C203-laitteelta (riviliitin 52 ja 53)
HYVÄKSYNNÄT
– EMC-direktiivi: 2004/108/EC, 93/68/EEC
– häiriönsieto: EN 61000-6-1
– häiriönpäästöt: EN 61000-6-3
