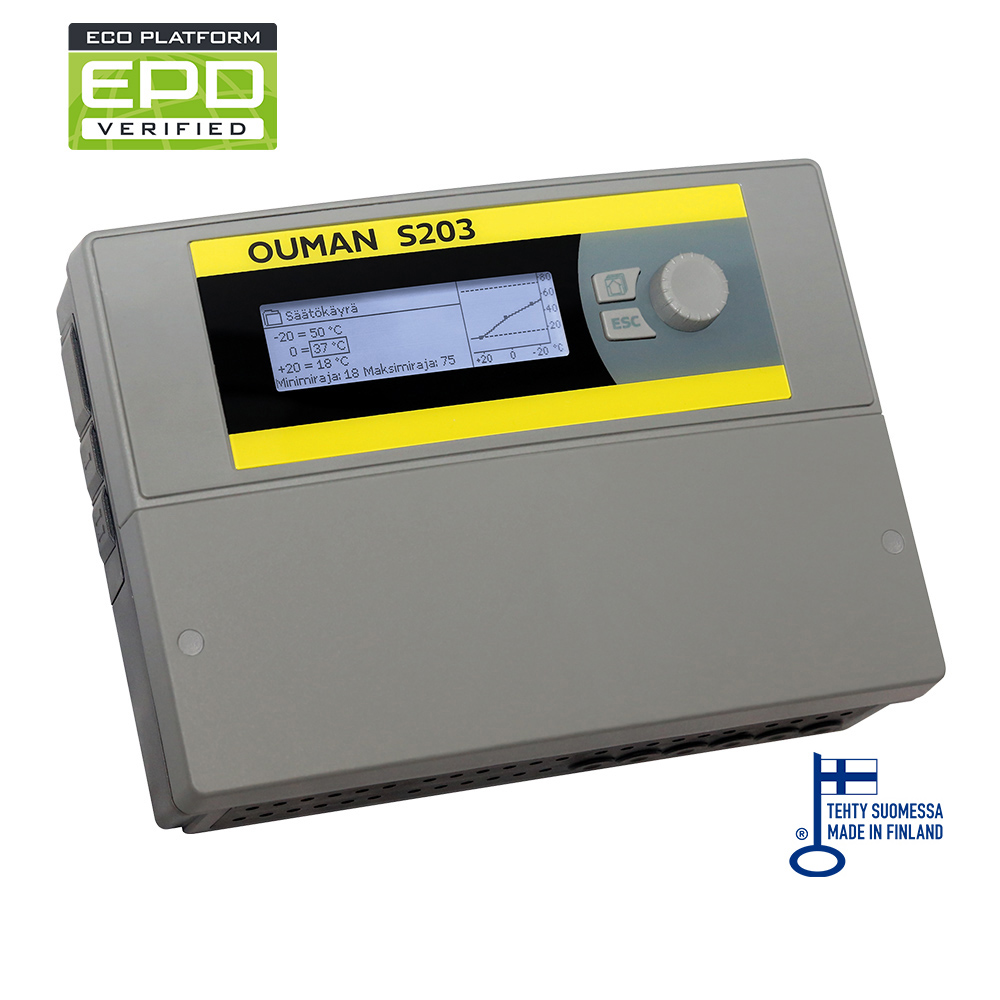

OUMAN
S203
1504,00 € alv. 0%
Pinta-asennettava 3-piirinen lämmönsäädin (kaksi lämmitys- ja yksi käyttövesipiiri).
Ouman S203 edustaa uutta älykkäämpää säätötekniikkaa. Siinä on lukuisia säätöä parantavia ja energiaa säästäviä ominaisuuksia sekä myös ammattilaisten toivomia automaattisia toimintoja.
Vesikiertoisiin lämmitysjärjestelmiin:
– Radiaattori- eli patterilämmitykseen
– Lattialämmitykseen
– Ilmastoinnin esisäätöön
– Lämpimän käyttöveden säätöön
Erilaisiin lämmöntuottotapoihin:
– Kaukolämpövaihtimiin
– Kattilalaitoksiin
– Varaajakäyttöihin
– Aluelämpölaitoksiin
– Maalämpöjärjestelmiin
Mitat: leveys 230 mm, korkeus 160 mm, syvyys 60 mm
Paino: 1.3 kg
Suojausluokka: IP 41
Käyttölämpötila: 0 ºC…+50 ºC
Varastointilämpötila: -20 ºC…+70 ºC
Tehonsyöttö: L (91), N (92)
– Käyttöjännite / tehontarve 230 Vac / 200 mA
– Sisäisen 24 VAC -teholähteen kuormitettavuus yhteensä max. 1A/23 VA
– Syöttö ryhmäkeskuksesta max 10A
Mittaustulot:
– Anturimittaus (tulot 11-26)
Mittauskanavan tarkkuus:
– NTC10: ±0,1 ºC alueella -50 ºC…+100 ºC, ±0,25 ºC alueella +100 ºC…+130 ºC
– NTC20: ±0,1 ºC alueella -20 ºC…+130 ºC, +0,5 ºC alueella -50 ºC…-20 ºC
– NTC1.8: ±0,1 ºC alueella -50 ºC…+100 ºC, -0.4 ºC alueella 100 ºC…130 ºC
– NTC2.2: ±0,1 ºC alueella -50 ºC…+100 ºC, -0.6 ºC alueella 100 ºC…130 ºC
– Ni1000LG, Ni1000DIN ja Pt1000: ±0,1 ºC alueella -50 ºC…130 ºC
Kokonaismittaustarkkuudessa huomioitava myös antureiden toleranssit ja kaapeleiden vaikutus.
– Virtamittaus (tulot 22-24): 0 – 20 mA virtaviesti, mittaustarkkuus 0.1 mA
– Jännitemittaus (tulot 14,17, 22-24): 0-10 V jänniteviesti, mittaustarkkuus 50 mV
– Digitaalitulot (tulot 20-28): Kosketinjännite 15 Vdc (tulot 27 ja 28), kosketinjännite 5 Vdc (tulo 25, 26). Kosketinvirta 1.5 mA (tulot 27 ja 28), kosketinvirta 0,5 mA (tulo 25, 26).
Ylimenovastus max. 500Ω (suljettuna), min 11 kΩ (avoimena)
Pulssitulot (27-28): Minimi pulssinpituus 30 ms.
Analogiset lähdöt (53,54,64,66,68,70):
Lähtöjännitealue 0…10 V
Lähtövirta max. 7 mA / lähtö
15 VDC jännitelähtö(1): 15 VDC lähdön maksimikuormitus 100 mA
24 Vac jännitelähdöt (51,52): Lähtövirta max. 1A / lähtö.
Ilman ulkoista virtalähdettä lähtöjen kuormitettavuus jatkuvana yhteensä max. 23 VA.
Triac-lähdöt (55-60): 24 Vac. Triac-lähdöt pareina (55, 56), (57, 58) ja (59, 60).
Kunkin parin yhteenlaskettu lähtövirta max. 1A. lman ulkoista muuntajaa triac-lähtöjen ja 24Vac lähtöjen yhteenlaskettu kapasiteetti 23VA.
Tiedonsiirtoliitännät
– RS-485-väylä (3 ja 6), (A ja B): Galvaanisesti isoloitu, tuetut protokollat Modbus-RTU
Lisävarusteet
– Verkkosovitin: Oumanin verkkosovitin tarjoaa Modbus TCP/IP -rajapinnan S203 -laitteelle.
– GSMMOD: Kytkemällä S203-laitteeseen modeemin voit kommunikoida
laitteen kanssa tekstiviestillä ja välittää tiedot hälytyksistä
kännykkään tekstiviestinä.
HYVÄKSYNNÄT
– EMC-direktiivi: 2014/30/EU, 93/68/EEC
– häiriönsieto: EN 61000-6-1
– häiriönpäästöt: EN 61000-6-3
